4pin 5 prises électriques résistantes de vis de Pin 10A

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	ZJHK
Certification:	CE, SGS, CQC, RoHS
Numéro de modèle:	HA-003-M&HA-003-F/HA-004-M&HA-004-F

Conditions de paiement et expédition:

Quantité de commande min:	1
Prix:	Negotiable
Détails d'emballage:	Cartons standard d'exportation
Délai de livraison:	5 jours
Conditions de paiement:	L/C, T/T, Western Union, Paypal
Capacité d'approvisionnement:	100 000 PCs par mois

Contact

Description de produit détaillée

Numéro de commande:	09200042611 et 09200042711	Type modèle ::	Série mince d'ha de connecteur
Matériel:	Caisse enregistreuse électronique de Sabic 3412 de polycarbonate	Connexion de fil:	Vis
Logement:	Série de H3A	OEM:	Fourni
No. de contact:	3 et 4	AWF:	18-14
Surligner:	4 connecteur résistant de la goupille 10A , Connecteur 09200042611 , 5 Pin Heavy Duty Electrical Connectors

connecteur résistant ha 5 Pin Connector de fil d'arrêt de vis de 4pin 10A

Description

Insertions, arrêt de vis, masculin et femelle, polycarbonate, RAL 7032 (caillou gris), courant évalué : 10A

Taille : 3 A,

Contacts : 3, section transversale de conducteur : ² de 1,0… 2.5mm,

L'alliage de cuivre, argent a plaqué

Le connecteur résistant établit un rapport électrique et mechnical efficace pour la diverse application industrielle. Comparé aux connecteurs industriels traditionnels, les connecteurs résistants assurent une protection IP65 contre l'environnement dur et épargnent le coût de la main-d'oeuvre de 30~50% dans l'installation et le mantaince. Par conséquent, il est très utilisé dans le mechinery, le contrôle électrique, le transport ferroviaire, l'automation, la robotique, l'énergie éolienne et la distribution d'engery.

Série d'ha

Caractéristiques techniques

Caractéristiques	EN 60664 DIN
	EN 61984 DIN
Insertions
Nombre de contacts	3,4 (16x2) +PE
HA-003/004
Genre	Male&Female
Courant évalué	10A
Degré de pollution	Ⅲ
Ou	10A 250V 4KV 3
HA-010/016/032
Genre	Male&Female
Courant évalué	16A
Tension évaluée	250V
Tension assignée de tenue aux chocs	4KV
Degré de pollution 2 en outre	16A 230/400V 4KV 2
UL évaluée Csa de la tension Acc.to	600V
Résistance d'isolation	≥1010Ω
Matériel	Polycarbonate
Température limite	-40℃… +125℃
Cycles de Vie-accouplement fonctionnants mécaniques	≥500
Matériel des contacts	Alliage de cuivre
Surface	Dur-argent plaqué
Résistance de contact	≤1mΩ
Terminal de vis
Mesure de fil	² de 1.0-2.5mm
A.W.G.	18-14
Serrage du couple	0.25Nm (HA-003/004) ou
	0.5Nm (HA-010/016/032)

Images des insertions masculines d'ha

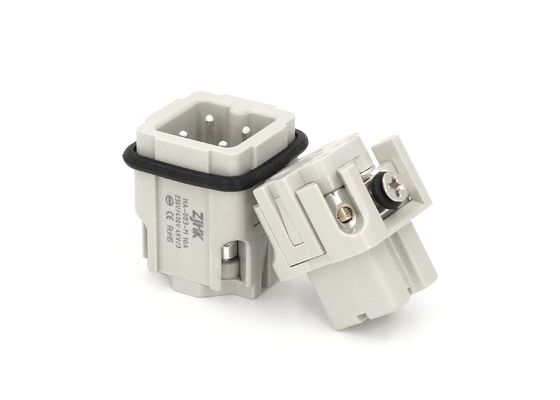

HA-003/004 230V/400V 10A (terminaux de vis)

4pin 5 prises électriques résistantes de vis de Pin 10A 0

4pin 5 prises électriques résistantes de vis de Pin 10A 1

HA-003 230V 10A (terminaux de Cage-bride)

4pin 5 prises électriques résistantes de vis de Pin 10A 3

Capacité de chargement actuelle

Le transport actuel est limité par la température maximale des matériaux pour des insertions et des contacts comprenant des terminaux.

Mesurant et méthodes d'essai selon en 60512-5 DIN

4pin 5 prises électriques résistantes de vis de Pin 10A 5

Dessin d'étude :

4pin 5 prises électriques résistantes de vis de Pin 10A 6

4pin 5 prises électriques résistantes de vis de Pin 10A 7

Numéro de commande pour H3A Hood&Housing

Capot - entrée latérale	H3A-SE-2B-M20	19200031640
Capot - entrée latérale	H3A-SE-2B-PG11	09200031640
Capot - entrée supérieure	H3A-TE-2B-M20	19200031440
Capot - entrée supérieure	H3A-TE-2B-PG11	09200031440
Capot - entrée supérieure	H3A-TE-2B-PG13.5	09200031441
Logement - support de cloison étanche	H3A-BK-1L	09200030301
Logement - support de cloison étanche avec la couverture en métal	H3A-BK-1L-MCV/M	09200030305
Logement - support de cloison étanche avec la couverture en métal	H3A-BK-1L-MCV/F	09200030306
Logement - support de cloison étanche avec l'entrée latérale	H3A-BK-1L-SE	09200030801
Logement - support extérieur	H3A-SF-1L-M20	19200031250
Logement - support extérieur	H3A-SF-1L-PG11	09200031250
Logement - support extérieur	H3A-SF-1L-PG13.5	09200031251
Logement - support extérieur	H3A.Because-SF-1L-M20	19200031252
Logement - support extérieur	H3A.Because-SF-1L-PG11	09200031252
Logement - support extérieur	H3A.Because-SF-1L-PG13.5	09200031253
Logement - câble à câbler	H3A-CCT-1L-M20	19200031750
Logement - câble à câbler	H3A-CCT-1L-PG11	09200031750
Logement - câble à câbler	H3A-CCT-1L-PG13.5	09200031751

4pin 5 prises électriques résistantes de vis de Pin 10A 8

FAQ :

1.Q : Est-vous usine ou la société commerciale ?
: Nous sommes l'usine province dans Wenzhou, Zhejiang, Chine.

2.Q : Pouvons-nous avoir notre logo ou nom de la société à imprimer sur vos produits ou le paquet ?
: Sure.OEM est bien accueilli. Votre logo peut puted sur nos produits. Et nous pouvons faire le paquet selon votre conception.

3.Q : Quel est terme habituel de paiement pour des ordres ?
: Nous acceptons des termes de T/T à l'avance, Union.It occidental pouvons cccording à l'exigence d'acheteur

4. Temps de garantie.
: 12 mois. N'importe quel problème de la qualité est changé par votre prochain ordre librement.

échantillon 5.Free.
: nous fournissons de petits produits pour examiner la qualité pour assurer vous, juste vous payons les honoraires exprès.
