Insertion à sertir haute densité 92 positions

Produits

Connecteur rectangulaire résistant

Insertion à sertir haute densité 92 positions

MOQ:	5 pièces/30 pièces/50 pièces
Prix:	$8/$7.5/$7
Délai De Livraison:	5 à 7 jours ouvrables
Mode De Paiement:	T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine

Chine

Nom de marque

Certification

UL,COC,CE,UKCA,SGS,EAC,RoHS

Numéro de modèle

HEE-092-MC/HEE-092-FC

Document

Plage de température:

-40℃… +125℃

Tension nominale:

Degré de protection:

Fourni

Insertions:

Polycarbonate

Emballer:

Emballage individuel dans une boîte

Genre:

Homme/Femme

Boîtiers assortis:

Mettre en évidence:

Connecteur à sertir 92 positions

Connecteur à insertion haute densité

connecteur de crimping à usage lourd

Description du produit

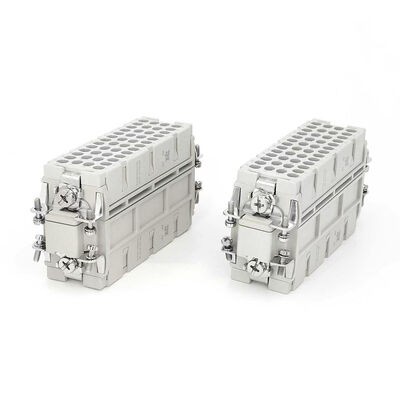

Crimping 92Pos Insert à haute densité

Les HEE-092-MC et HEE-092-FC sont des inserts à haute densité développés pour les systèmes de connecteurs lourds où un grand nombre de circuits doivent être manipulés dans un espace limité.Les versions MC et FC sont conçues comme des inserts pour hommes et femmes, offrant une solution pratique pour le câblage industriel complexe.

Spécifications techniques

Les spécifications	DIN EN 60 664
Type de connexion	Crimp
Nombre de contacts	46x2
Courant nominal	16A
Voltage nominal	Pour les appareils électriques
Modèle	Numéro de la partie
HEE-046-MC ((1 à 46)	09320463001
HEE-046-MC ((47 à 92)	09320463011
Les États membres peuvent prévoir des mesures de prévention et d'intervention en vue de lutter contre la fraude.	09320463101
HEE-046-FC ((47 à 92)	09320463111

Dessins du produit

HEE-046-MC ((47 à 92)

HEE-046-FC ((47 à 92)

Vue d'ensemble du produit

Avec ses 92 contacts, cette série est adaptée aux équipements ayant des besoins de câblage de signal et de commande exigeants.réduire le besoin de plusieurs points de connexion distincts et maintenir l'agencement global du câblage plus compactLes inserts peuvent être couplés à des boîtiers adaptés pour les travaux lourds et sont adaptés à l'automatisation industrielle, aux armoires de commande, aux machines, aux équipements de production,et autres applications nécessitant des connexions à haute densité.

Les contacts correspondants

d'une épaisseur n'excédant pas 50 mm

Courant nominal: 16A

Épaisseur de fil: 0,14 à 4 mm2

Sexe: mâle

d'une épaisseur n'excédant pas 50 mm

Courant nominal: 16A

Épaisseur de fil: 0,14 à 4 mm2

Sexe: féminin

d'une épaisseur n'excédant pas 50 mm

Courant nominal: 16A

Épaisseur de fil: 0,14 à 4 mm2

Sexe: mâle

d'une épaisseur n'excédant pas 50 mm

Courant nominal: 16A

Épaisseur de fil: 0,14 à 4 mm2

Sexe: féminin

Usine et équipement

Livraison et emballage

ZJHK offre des options d'expédition flexibles pour répondre aux différents besoins des commandes, y compris le fret express international, le fret aérien et le fret maritime.Les commandes standard peuvent normalement être préparées pour expédition dans les 10 jours suivant la confirmation de la commande, en aidant les clients à maintenir leurs projets dans le calendrier.

Chaque produit ZJHK est vérifié avant d'être emballé, puis placé dans un sac de protection ou un emballage intérieur pour réduire le risque de rayures, de poussière et de dommages pendant le transport.Les produits sont finalement emballés dans de solides cartons d'exportation, avec l'emballage disposé de manière à mieux utiliser l'espace tout en gardant les marchandises en sécurité tout au long du processus de livraison.
