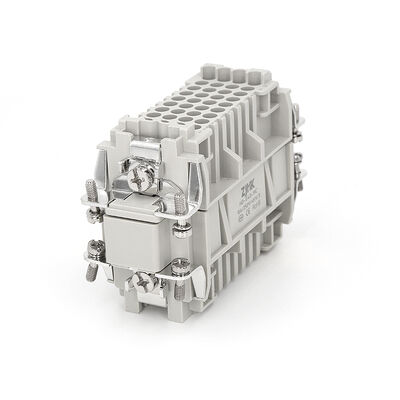

Le connecteur à 40 broches pour charges lourdes 10A 09210403001
  • Nom
  • Nom
  • Nom
  • Nom

Le connecteur à 40 broches pour charges lourdes 10A 09210403001

MOQ: 5 pièces/30 pièces/50 pièces
Prix: $3.33/$3.13/$2.92
Délai De Livraison: 5 à 7 jours ouvrables
Mode De Paiement: T/T
Informations détaillées
Description du produit
Informations détaillées
Lieu d'origine
Chine
Nom de marque
ZJHK
Certification
UL,COC,CE,UKCA,SGS,EAC,RoHS
Numéro de modèle
HD-040-MC/HD-040-FC
Document
HD-040-MC.pdf
Limitation de température:
-40 °C... +125 °C
Courant nominal:
10A
Boîtiers assortis:
16b
Couleur:
Gris clair
Poteaux:
40
Tension nominale:
250V
OEM:
Fourni
Matériau du joint:
NBR
Mettre en évidence:

connecteur de 40 broches pour usages lourds 10A

,

Connecteur multi-points lourd

,

09210403001 connecteur lourd

Description du produit
Connecteur robuste 40 broches 10A 09210403001
40-pin Heavy Duty Connector HD-040 series
Les HD-040-MC et HD-040-FC sont des corps de connecteur haute densité à 40 broches de la série HD de Haoke, disponibles en configurations mâle et femelle. Conçus pour être utilisés avec des boîtiers 16A, ces connecteurs sont conçus pour un courant de 10A et une tension de 250V, ce qui les rend idéaux pour les applications de transmission de signaux multicanaux.
Ce modèle utilise la technologie de connexion par sertissage à froid, nécessitant des pinces à sertir à froid spécialisées pour l'installation. Lors du câblage, les broches à sertir sont d'abord serties sur le fil avant d'être insérées dans le corps du connecteur. Bien que cela implique une étape de sertissage supplémentaire par rapport aux contacts à ressort, cela offre une fiabilité de connexion supérieure.
Spécifications Techniques
ParamètreSpécification
ModèleHD-040-MC/HD-040-FC
Numéro de pièce09210403001/09210403101
GenreMâle et Femelle
Courant nominal10A
Tension nominale250V
Nombre de contacts40
Méthode de terminaisonSertissage
Section du conducteur0,14 ... 2,5 mm²
Température limite-40 ... +125 °C
Matériau (Insert)Polycarbonate (PC)
Pays d'origineChine
Remarque : Veuillez commander les contacts à sertir séparément.
Dessins de produits
HD-040-MC
HD-040-MC Male Connector Technical Drawing
HD-040-FC
HD-040-FC Female Connector Technical Drawing
Aperçu du produit
40-pin Heavy Duty Connector Overview
Avec 40 broches, ce produit présente une configuration haute densité qui permet d'économiser un espace interne considérable par rapport aux produits similaires. Le corps du connecteur est fabriqué en polycarbonate ignifuge de grade V0, tandis que les broches sont en alliage de cuivre plaqué or ou argent avec une résistance de contact ≤3mΩ, garantissant une transmission de signal stable et fiable.
La plage de température de fonctionnement de -40°C à +125°C rend ce produit adapté aux applications exigeantes impliquant de multiples connexions de signaux, telles que les équipements d'automatisation, les armoires de commande et les instruments industriels. Pour les applications nécessitant la préfabrication de faisceaux de câbles sur site, la méthode de sertissage à froid offre plus de commodité que les clips à ressort : les fils peuvent être pré-sertis dans les broches pour une insertion directe lors de l'installation.
Boîtiers compatibles
H16B-SE-4B Side Entry Housing
H16B-SE-4B
Entrée latérale
H16B-TE-4B Top Entry Housing
H16B-TE-4B
Entrée supérieure
H16B-BK-2L/S Bulkhead Mounting Housing
H16B-BK-2L/S
Montage en cloison
H16B-SF-2L/S Surface Mounting Housing
H16B-SF-2L/S
Montage en surface
À propos de Haoke Electric
Haoke Electric Company Overview
Haoke Electric Co., Ltd. a été officiellement créée avec un accent sur le développement et la fabrication de connecteurs robustes. Le connecteur HAOKE® a fait ses débuts convaincants sur le marché peu de temps après et a depuis établi une norme reconnue mondialement, restant l'épine dorsale du groupe technologique tout au long de son évolution.
Questions fréquemment posées
  • Échantillons gratuits : Nous fournissons de petits produits pour le contrôle qualité - les clients ne paient que les frais d'express.
  • Matériaux des inserts : Nous utilisons des matériaux importés pour le moulage par injection afin de garantir la qualité du produit.
  • Représentation mondiale : Nous avons signé des accords d'agence avec des clients en Corée et dans le nord de l'Italie.
  • Compatibilité Harting : Nos connecteurs HDC correspondent parfaitement aux homologues Harting - les pièces mâles correspondent aux pièces femelles et vice versa.
  • Correspondance des numéros de pièce Harting : Nos numéros de commande sont identiques à ceux de HARTING pour faciliter la correspondance et le remplacement pour les clients existants.
